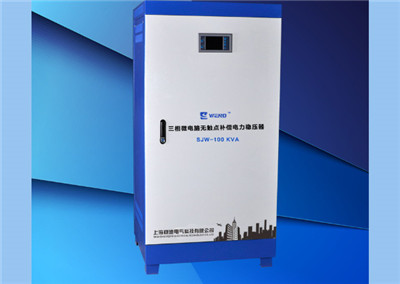

SJW系列100KVA三相無觸點全自動補償式電力穩壓器
概述 APPLICATION
DJW、SJW系列三、單相微電腦無觸點補償式電力穩壓器是引進國際交流穩壓電源新技術并根據我國國情設計的一種更新大功率交流穩壓電源。它集先進的組合繞組補償方式和無觸點開關，微機控制交流穩壓技術于一體，具有高校節能、調節快速、三相自動平衡、無機械故障和碳刷磨損，并具有延時，過、欠壓報警和保護等功能。同時該穩壓器突破性解決了系統和器件運行暫態過程對無觸點開關所生產的共態電流沖擊和過電壓所造成的損害，瞬時過載能力強，因而大大提高了系統運行的可靠性，其友好的LCD顯示畫面方便了用戶的操作及查詢。
該穩壓器適用于對供電環境要求較高的廣電、通訊等無人值守機站及工業設備配套，以及計算機設備、醫療設備、交通運輸、高級賓館等一切需要穩壓供電的場所?？蛇x用電壓監控接口、智能遠端監控、雷電浪涌防護器和濾波器。
使用場合 USE SITUATION
廣泛用于郵電、商場、電梯、醫院、學校、印刷、紡織、證券等所有需要正常電壓保證的場合及大、中型工礦企業車間，部分供電及重要設備和配套。
選型提示
1、 本穩壓器(穩壓電源)產品為三相四線、分相調節方式，本穩壓器(穩壓電源)對系統中中線聯貫的可靠性要求很高，因此使用本穩壓器(穩壓電源)應注意系統中線截面積的選擇，盡量減少中線的接觸電阻。
2、 選用本穩壓器(穩壓電源)產品時，負載設備電流不得超過產品的額定電流值；如使用感性電機類負載，其功率不得超過本穩壓器(穩壓電源)產品功率的1/6。
3、 本穩壓器(穩壓電源)產品輸入、輸出之間不隔離，請注意防止靜電。
產品性能 SPECIFICATIONS
|
輸入電壓 |
單相Single phases :176V-264V 三相四線 Three phases 304V-456V（三相四線）Three phases four-line |
輸出電壓 Output voltage |
單相 Single phases :220V 三相 Three phases：380V |
|
穩壓精度 Deviance |
±2.5% | 負功率因素 | >±0.7 |
|
效率 Efficiency |
＞95% |
環境溫度 Ambient temperature |
-15℃~+40℃ |
|
相對濕度 Relative humidity |
<90% | 瞬間過載能力 | 額定電流的1.5-2倍 |
|
頻率 Frequency |
50Hz/60Hz |
功能特點 Function |
無觸點、無噪音、無機械和炭制磨損；具有過壓、欠壓、故障診斷、信號顯示、報警和保護功能 |
外型尺寸、包裝 OUTLINE & PACKING
| 相數 |
型號規格 （KVA） |
額定容量 （KVA） |
輸出最大電流 （A） |
外型尺寸 |
| 單相 | DJW-10 | 10 | 45 | 60 x 42 x 108 |
| DJW-15 | 15 | 68 | 60 x 42 x 108 | |
| DJW-20 | 20 | 91 | 60 x 42 x 108 | |
| DJW-30 | 30 | 136 | 60 x 42 x 108 | |
| DJW-50 | 50 | 227 | 60 x 52 x 125 | |
| DJW-60 | 60 | 272 | 60 x 52 x 125 | |
| DJW-80 | 80 | 364 | 70 x 62 x 158 | |
| DJW-100 | 100 | 455 | 70 x 62 x 158 | |
| 三相 | SJW-10 | 10 | 15 | 60 x 57 x 128 |
| SJW-15 | 15 | 23 | 60 x 57 x 128 | |
| SJW-20 | 20 | 30 | 60 x 57 x 128 | |
| SJW-30 | 30 | 45 | 70 x 62 x 158 | |
| SJW-50 | 50 | 76 | 70 x 62 x 158 | |
| SJW-100 | 100 | 152 | 70 x 62 x 158 | |
| SJW-150 | 150 | 227 | 72 x 80 x 168 | |
| SJW-180 | 180 | 273 | 72 x 80 x 168 | |
| SJW-200 | 200 | 303 | 72 x 80 x 168 | |
| SJW-225 | 225 | 333 | 82 x 100 x 178 | |
| SJW-250 | 250 | 379 | 82 x 100 x 178 | |
| SJW-300 | 300 | 455 | 82 x 110 x 178 |
